太阳能电池片的设计与工艺流程注意事项

时间:2021年11月11日 11:46:45 点击次数:2464 来源:原创

太阳能电池片分为晶硅类和非晶硅类,其中晶硅类电池片又可以分为单晶电池片和多晶电池片。太阳电池片采用只需一次烧结的共烧工艺,同时形成上下电极的欧姆接触。银浆、银铝浆、铝浆印刷过的硅片,经过烘干使有机溶剂完全挥发,膜层收缩成为固状物紧密粘附在硅片上,这时可视为金属电极材料层和硅片接触在一起。


一、太阳能电池片工艺流量注意事项

当电极金属材料和半导体单晶硅加热达到共晶温度时,单晶硅原子以一定的比例溶入到熔融的合金电极材料中。单晶硅原子溶入到电极金属中的整个过程是相当快的,一般只需几秒钟时间。溶入的单晶硅原子数目取决于合金温度和电极材料的体积,烧结合金温度越高,电极金属材料体积越大,则溶入的硅原子数目也越多,这时的状态被称为晶体电极金属的合金系统。

如果此时温度降低,系统开始冷却形成再结晶层,这时原先溶入到电极金属材料中的硅原子重新以固态形式结晶出来,也就是在金属和晶体接触界面上生长出一层外延层。如果外延层内含有足够量的与原先晶体材料导电类型相同的杂质成份,这就获得了用合金法工艺形成欧姆接触;如果在结晶层内含有足够量的与原先晶体材料导电类型异型的杂质成份,这就获得了用合金法工艺形成P.N结。

二、太阳能电池片的设计

一般网带式烧结炉采用电热丝作为加热元件,主要通过热传导对工件进行加热,无法实现急速升温。只有辐射或微波能够迅速加热物体,而辐射加热具有使用经济、安全可靠、更换方便等优点。所以太阳电池片烧结炉基本都采用红外石英灯管作为主要加热元件。它的设计需注意以下三个问题:

1、加热管的结构形式

为实现烧结段的温度尖峰,需在很短的炉膛空间内布置足够的加热功率。有短波孪管和短波单管两种结构可以选择,其线性功率密度均达到60kW/m2。虽然短波孪管拥有更高的单根功率(相当于两根单管并联),但由于其制造工艺复杂,对石英玻璃管的质量要求更高,制造成本约是单管的2.5倍。因此,在实际使用中,大多采用单管。

2、红外辐射吸收光谱

当红外辐射能量被工件吸收时,该物质所特有的吸收光谱需与发射光谱相匹配,才能在最短时间内最大效率地吸收辐射能。因此,在烧结的不同阶段,所选用的红外石英灯管也是不同的。在烘干段,要让有机溶剂和水分迅速挥发,采用中波管辅助热风加热是正确的;在预烧段,要让基片获得充分均匀的预热,中波管良好的红外辐射、均衡的吸收及穿透能力,正好符合要求;在烧结段,必须在极短时间内使基片达到共晶温度,只有短波管能做到这一点。

3、加热管的固定方式

烧结段的温度峰值在850℃左右,此时灯管的表面温度将达到1100℃,接近石英管的使用极限,稍微过热产生气孔就会立刻烧毁灯管。而在灯管的引出导线部位,由于焊接导线的金属片和石英玻璃密封在一起,二者热膨胀系数不一致,如果此处温度过高就会产生应力裂纹,造成灯管漏气。因此灯管在炉膛中的安装固定方式十分重要。

三、太阳能硅片与电池片的区别

太阳能硅片是指组装太阳能电池的硅晶片。单体太阳能硅片不能直接做电源使用,作电源必须将若干单体电池串、并联连接和严密封装成组件。太阳能硅片又称为“太阳能芯片”或“光电池”,是一种利用太阳光直接发电的光电半导体薄片。它只要被光照到,瞬间就可输出电压及在有回路的情况下产生电流。

太阳能电池组件是由高效晶体硅太阳能电池片、超白布纹钢化玻璃、EVA、透明TPT背板以及铝合金边框组成。具有使用寿命长,机械抗压外力强等特点。其作用是将太阳能转化为电能,送往蓄电池中存储起来,或推动负载工作。太阳能电池组件的质量和成本将直接决定整个系统的质量和成本。

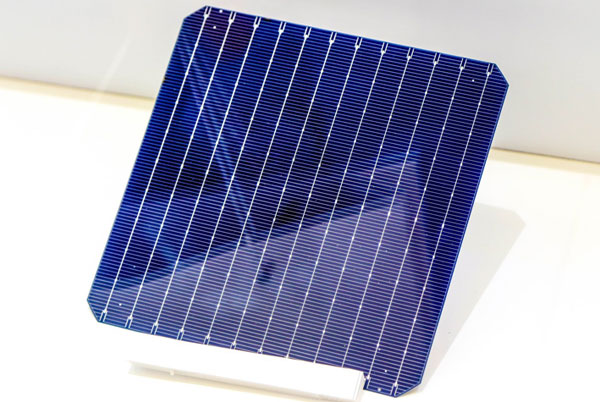

最后,我们再讲下太阳能电池片转换效率跟形状的关系。圆角的是单晶硅电池片, 方角矩形的是多晶硅电池片,同一种电池片的转换效率也是有高低的,按最高转换率来说,单晶硅电池片的确比多晶硅电池片要高,当然,转换率最高的多晶也会比相对低的单晶要高。
