太阳能电池板(Solar panel)是通过吸收太阳光,将太阳辐射能通过光电效应或者光化学效应直接或间接转换成电能的装置,它是太阳能发电系统中重要的组件之一,而阳能电池是决定转化率和使用寿命的重要因素。今天我们讲下太阳能电池板原理以及电池板的特性有哪些?

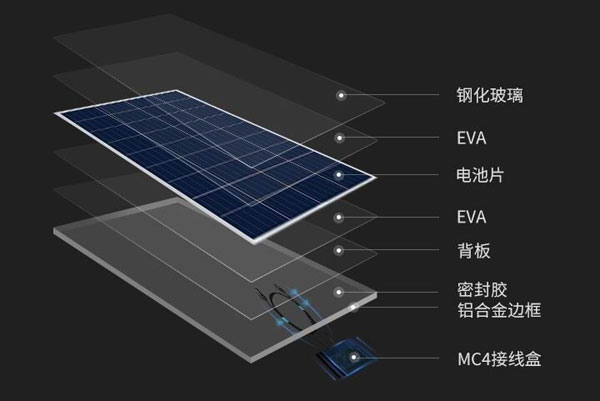

一、太阳能电池板的结构组成
1、钢化玻璃
其作用为保护发电主体(如电池片),透光其选用是有要求的,一个是透光率必须高(一般91%以上),另一个是超白钢化处理。
2、EVA
用来粘结固定钢化玻璃和发电主体(如电池片),透明EVA材质的优劣直接影响到组件的寿命,暴露在空气中的EVA易老化发黄,从而影响组件的透光率,从而影响组件的发电质量除了EVA本身的质量外,组件厂家的层压工艺影响也是非常大的,如EVA胶连度不达标,EVA与钢化玻璃、背板粘接强度不够,都会引起EVA提早老化,影响组件寿命。
3、电池片
主要作用就是发电,发电主体市场上主流的是晶体硅太阳电池片、薄膜太阳能电池片,两者各有优劣。晶体硅太阳能电池片,设备成本相对较低,但消耗及电池片成本很高,但光电转换效率也高,在室外阳光下发电比较适宜;薄膜太阳能电池,相对设备成本较高,但消耗和电池成本 很低,但光电转化效率相对晶体硅电池片一半多点,但弱光效应非常好,在普通灯光下也能发电,如计算器上的太阳能电池。
4、背板
背板作用是密封、绝缘、防水(一般都用TPT、TPE等材质必须耐老化,大部分组件厂家都质保25年,钢化玻璃,铝合金一般都没问题,关键就在与背板和硅胶是否能达到要求。)
5、铝合金
保护层压件,起一定的密封、支撑作用
6、接线盒
保护整个发电系统,起到电流中转站的作用,如果组件短路接线盒自动断开短路电池串,防止烧坏整个系统。接线盒中最关键的是二极管的选用,根据组件内电池片的类型不同,对应的二极管也不相同。
7、硅胶
密封作用,用来密封组件与铝合金边框、组件与接线盒交界处。有些公司使用双面胶条、泡棉来替代硅胶,国内普遍使用硅胶,工艺简单,方便,易操作,而且成本很低。
二、太阳能电池板原理
太阳光照在半导体p-n结上,形成新的空穴-电子对,在p-n结电场的作用下,空穴由n区流向p区,电子由p区流向n区,接通电路后就形成电流。这就是光电效应太阳能电池板的工作原理。太阳能发电方式太阳能发电有两种方式,一种是光—热—电转换方式,另一种是光—电直接转换方式。
1、光—热—电转换方式通过利用太阳辐射产生的热能发电,一般是由太阳能集热器将所吸收的热能转换成工质的蒸气,再驱动汽轮机发电。前一个过程是光—热转换过程;后一个过程是热—电转换过程。
2、光—电直接转换方式是利用光电效应,将太阳辐射能直接转换成电能,光—电转换的基本装置就是太阳能电池。太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件,是一个半导体光电二极管,当太阳光照到光电二极管上时,光电二极管就会把太阳的光能变成电能,产生电流。当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。
小结
以上太阳能电池板原理及结构组成的相关介绍。太阳能是一种非常环保的能源,太阳能电池也是节约能源很好的方式,但是就目前的技术而言,太阳能电池的生产成本还比较高,所以没有得到普及。但是清洁能源的应用会是一种必然的趋势,而且太阳能几乎是没有污染的,无论是从能源角度还是从环保角度看,太阳能开发都将是未来需要大力发展的事,相信未来一定可以普及。
