系统概述

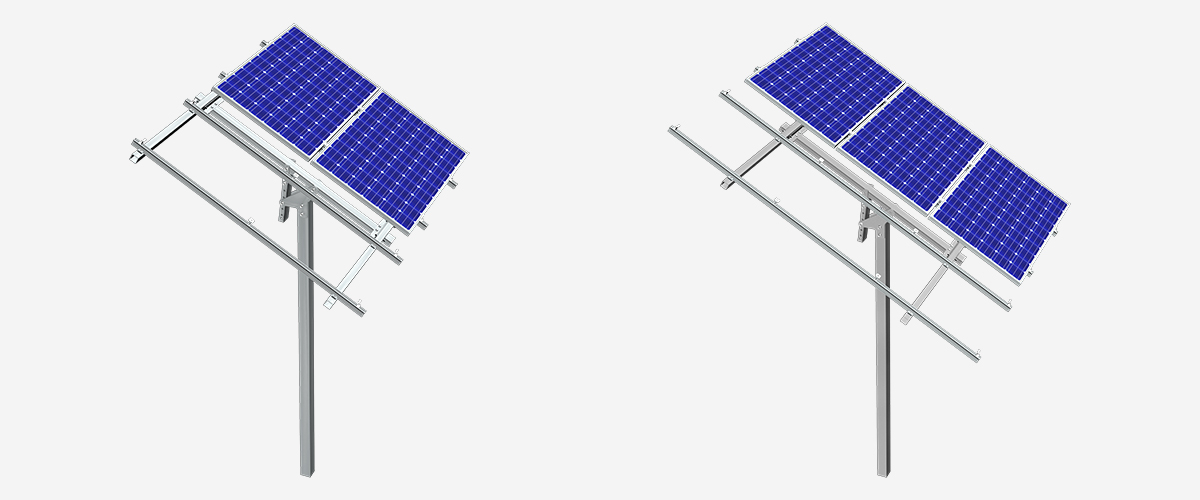

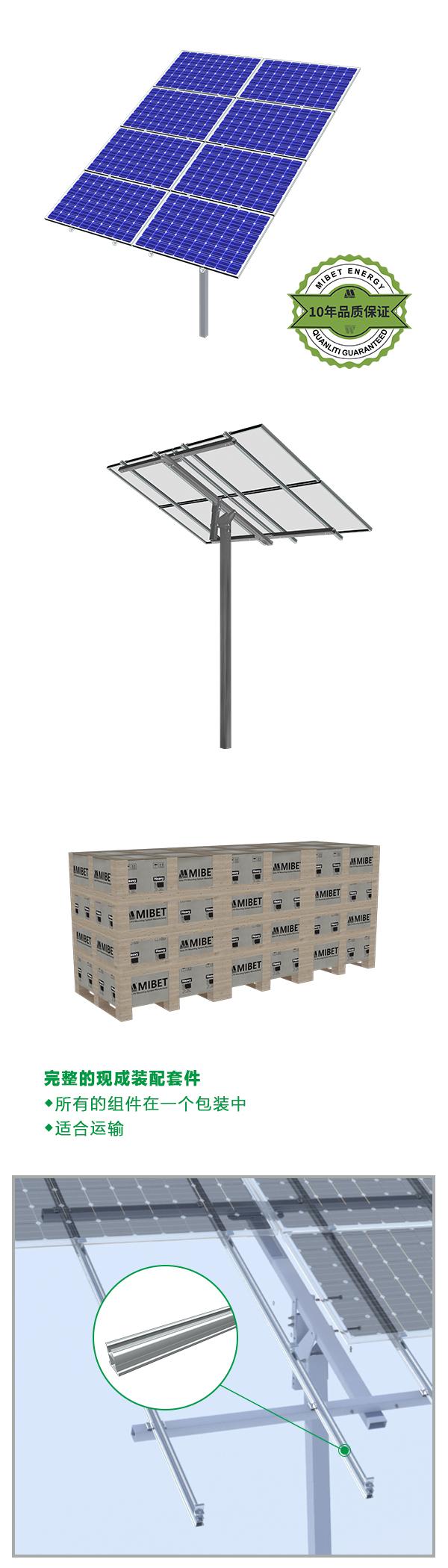

MRac 地面单立柱光伏支架 是一款专门针对大型商业及公共事业电站研发的解决方案，适用于各种小山丘及不平整区域项目，该产品设计灵活，可支撑6块板、8块板及10块板，全部配件采用热浸镀锌钢和铝合金，使用寿命更长，结构上的优化设计，有效的提高了安装时效，大大降低了工程安装成本。

系统优势

• 适应环境强，发电效率高

  适用于不同的地面环境。




• 专业的结构设计

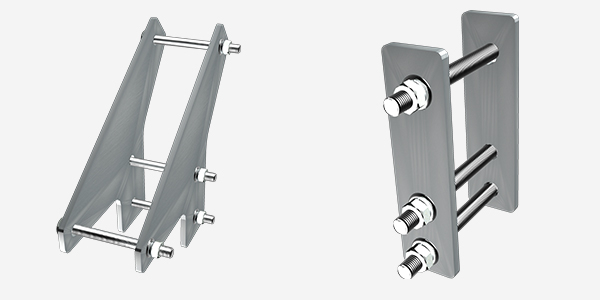

  确保系统整体稳定性及强度，厂内完成预制，现场只需要紧固件固定拼接即可完成安装。




• 采用单立柱结构设计

  根据预制调节孔可实现多个角度的调节。




• 全面兼容不同的光伏组件

  可自由和灵活地支持各种类型的光伏组件。

技术参数
安装地点	地面
安装基础	打桩，水泥基础，螺旋地桩

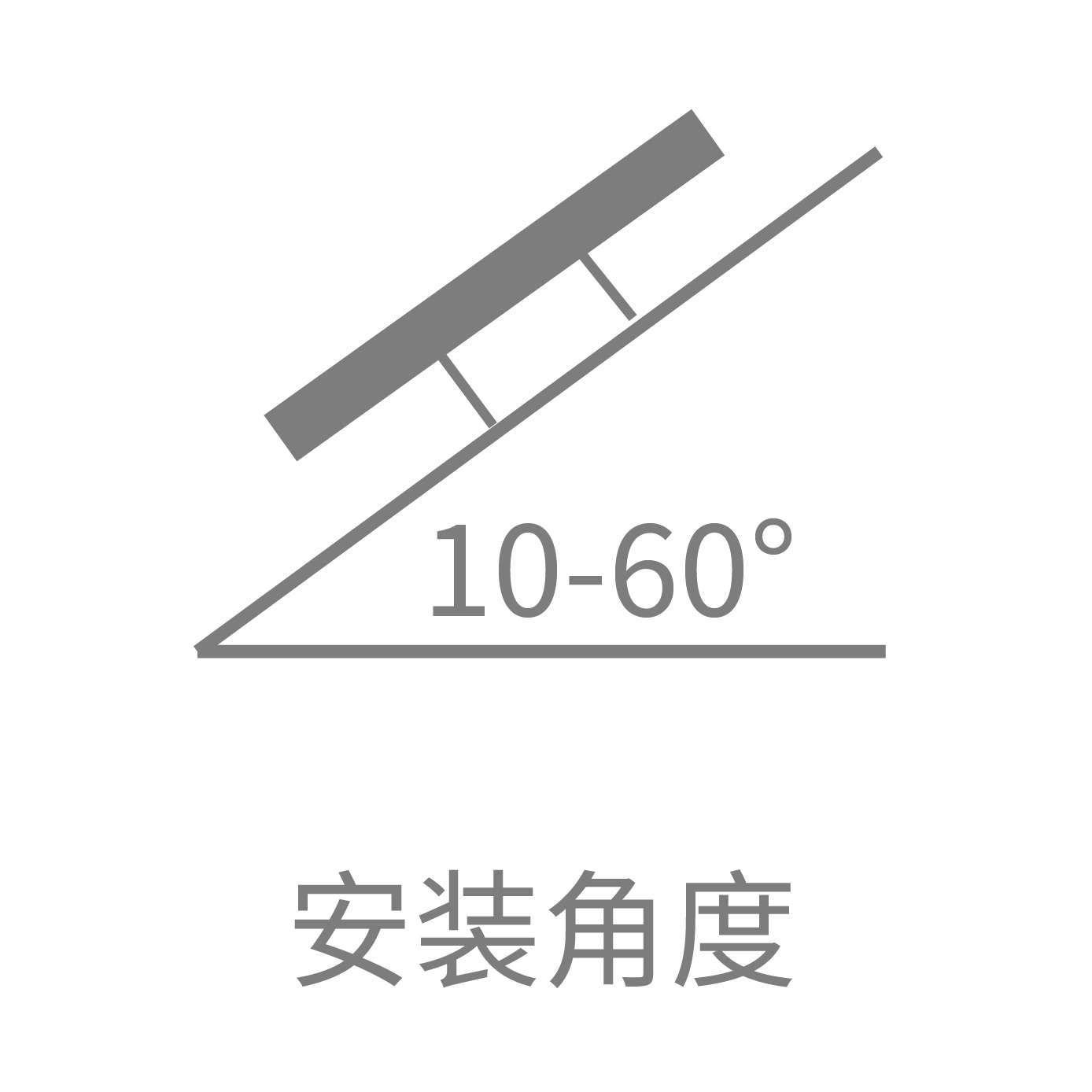

安装角度	10-60°
风荷载	32m/s
雪荷载	1.3KN/㎡
离地高度	500-2000mm
适用组件类型	有框，无框
组件排版方式	横向，竖向
设计标准	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code IBC 2009,
	California Building Code CBC 2010；

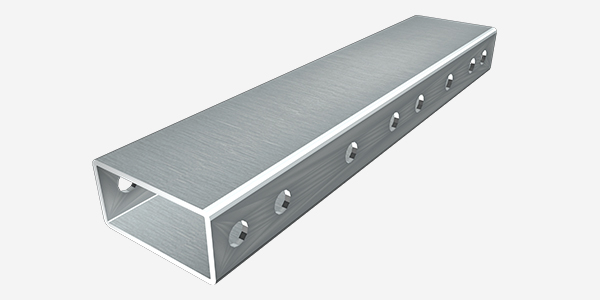

支架材质	Q235B（热浸镀锌），AL6005-T5（表面阳极氧化）
紧固件材质	SUS304&锌镍合金&热浸镀锌
零配件材质	AL6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年

服务与支持

• 迈贝特的专业销售团队将提供基本的产品介绍与培训。




• 迈贝特的专业技术团队将提供基于卫星测量数据的漂浮系统安装解决方案。




• 迈贝特销售团队将提供安装指导和在线服务。




• 迈贝特将提供10年的质量保证和5年的产品保修。

模块类型与布局方向

• 阵列布局可以是水平的。




• 与市场上所有主要部件兼容。

技术认证
