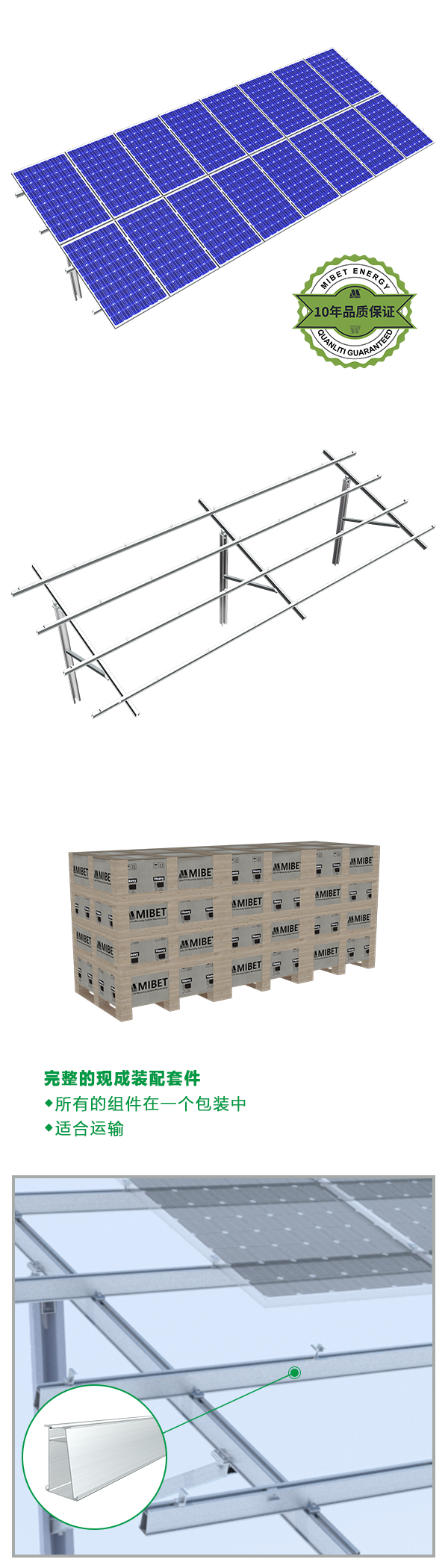

系统概述

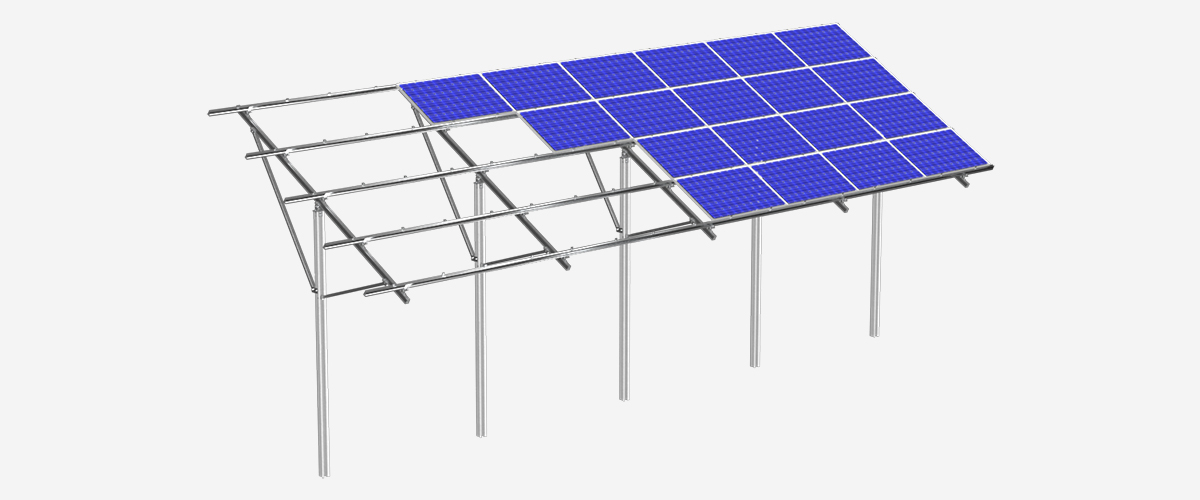

地面光伏支架系统PGT2的一些特性与GT2相同，立柱为碳钢，表面经过热浸镀锌工艺处理，其它支架材质为铝合金，坚固且耐腐蚀。适用于大型商业及公共事业规模的电站。所用型材与 GT2相比更为轻巧，采用对称轨道设计，单立柱可以减少打桩数量，适应不同的地型。

产品区别

GT2和PGT2两者使用材质相同，支架结构类似，不同之处在于 GT2型材比PGT2更为厚重，PGT2轨道采用对称轨道设计，利于安装。

产品优势

1、结构提升

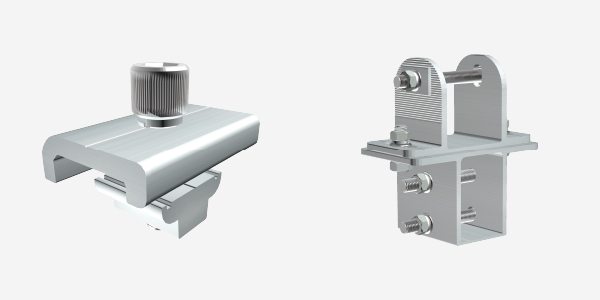

为提升安装效率设计特殊结构接头，还可根据项目需求选择单臂、双臂斜支撑方式。

2、适应性强
单立柱设计减少打桩需求，适应山地、丘陵等不规则地形安装。

3、性价比高

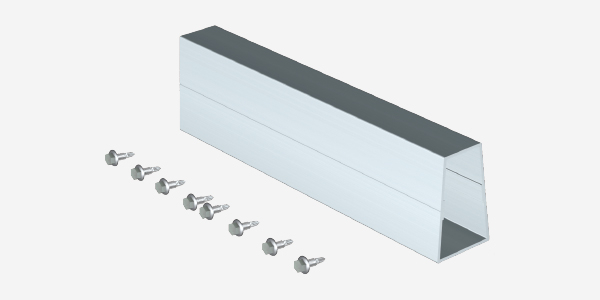

该产品优化了横梁与纵梁的横断面，保证结构稳定性和承载能力，降低施工成本，提升性价比。

4、安装便捷
厂内高度预装，现场无需切割钻孔，减少现场安装工作量。

技术参数
安装地点	地面
安装基础	几字形钢

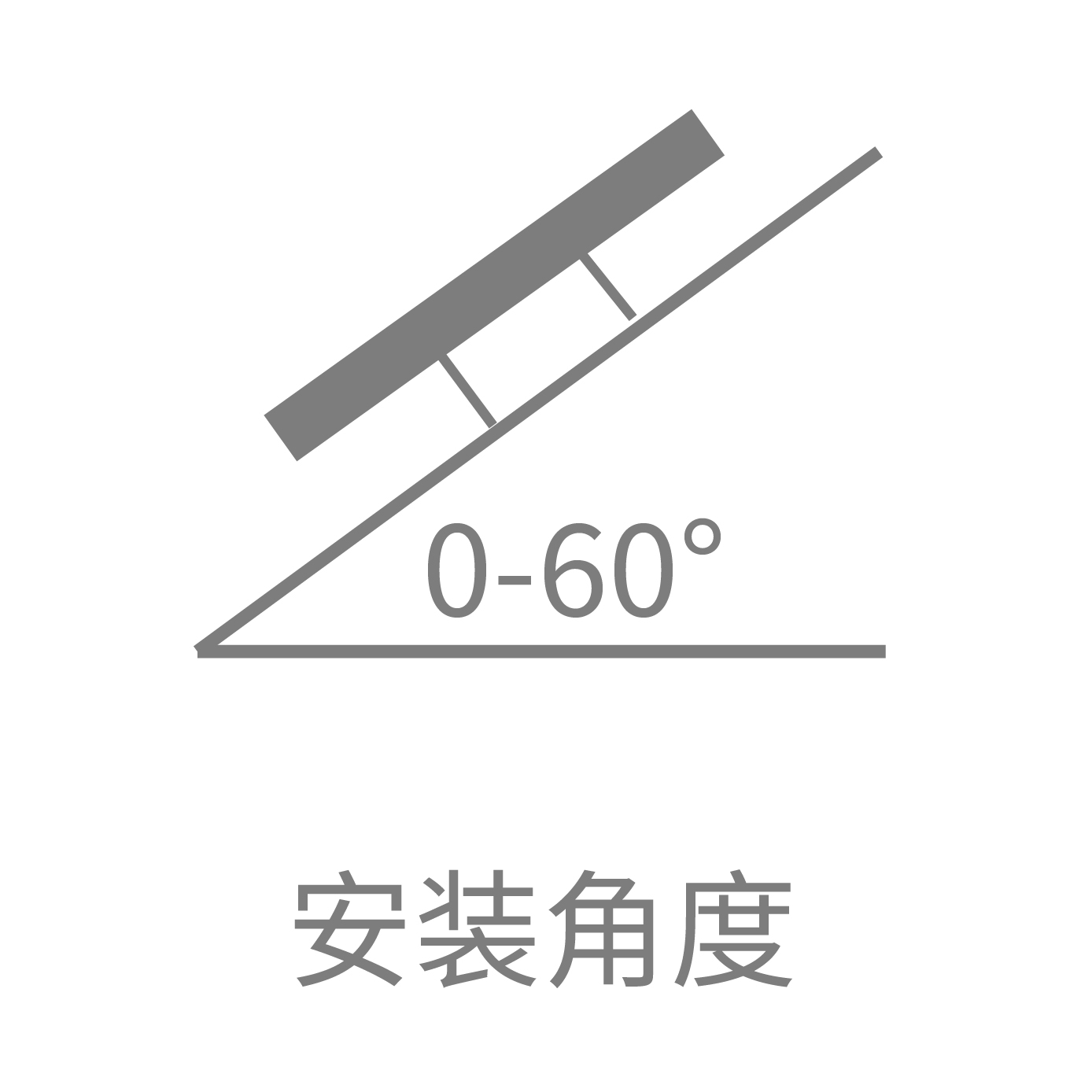

安装角度	0-60°
风荷载	60m/s
雪荷载	1.6KN/㎡

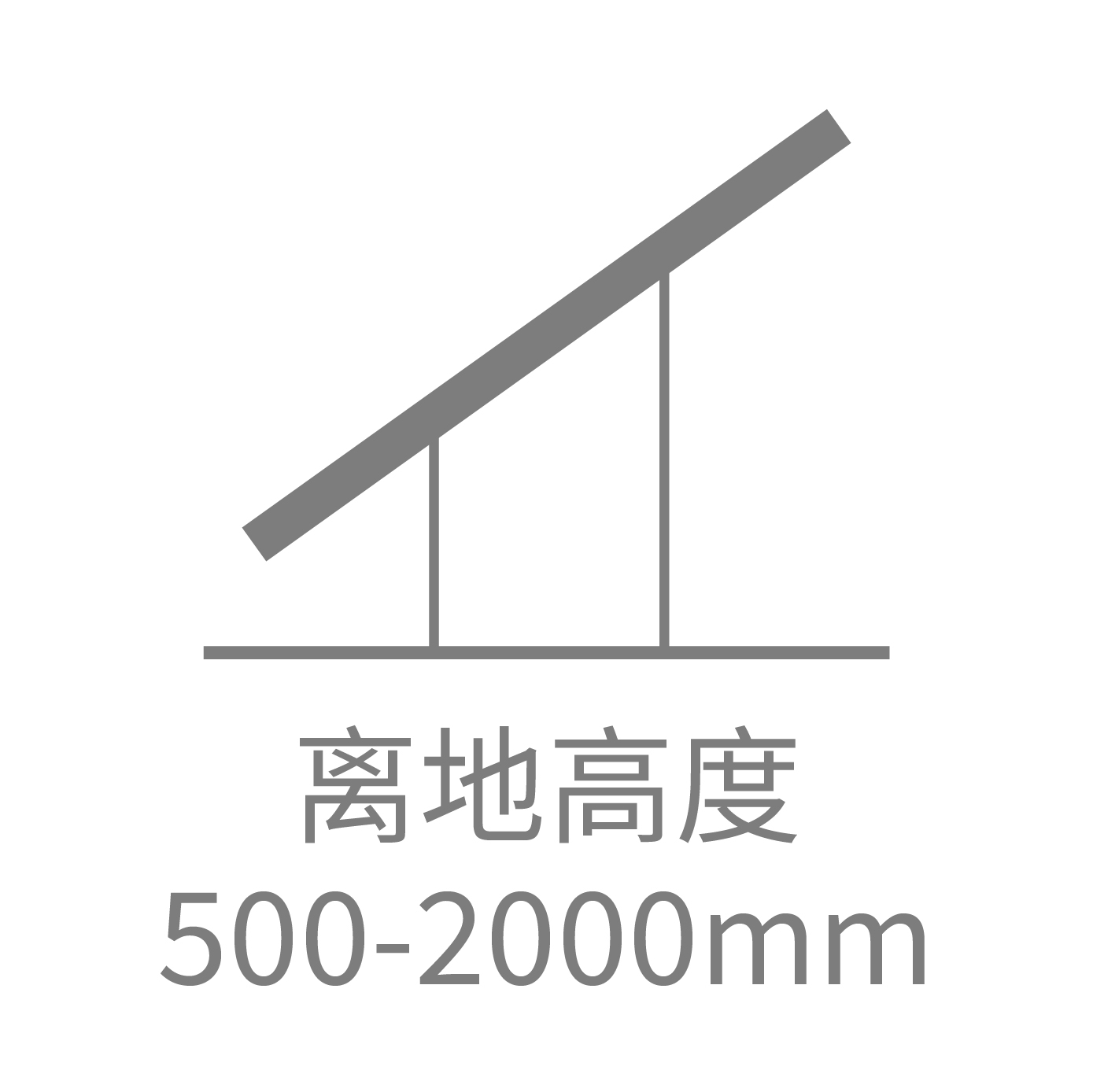

离地高度	500-2000mm
适用组件类型	有框，无框

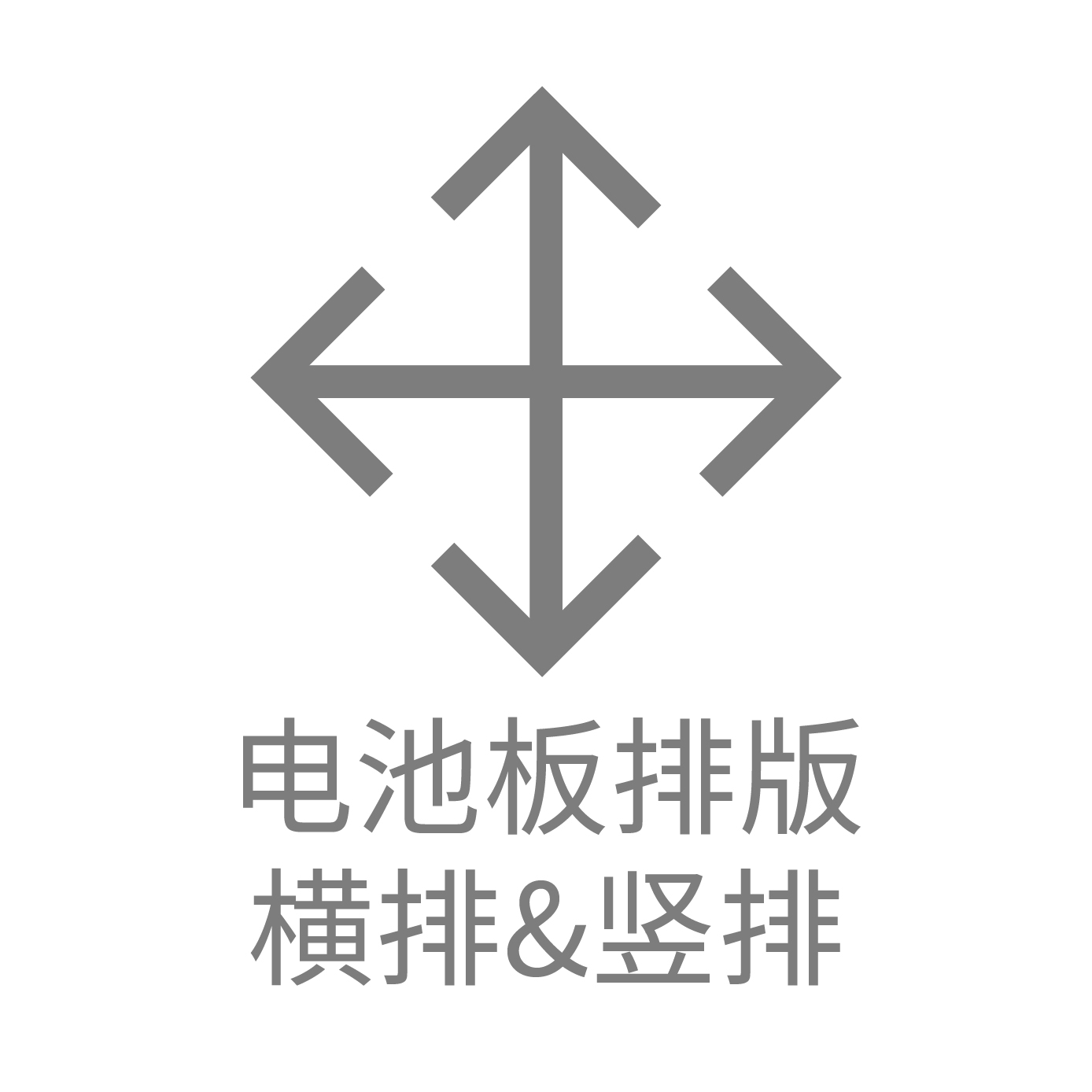

组件排版方式	横向，竖向
设计标准	AS/NZS 1170，DIN 1055，JIS C8955：2017，
	International Building Code：IBC 2009,
	California Building Code：CBC 2010；
支架材质	Q235B(热浸镀锌)&AL6005-T5 (表面阳极氧化)
紧固件材质	锌镍合金&不锈钢SUS304
零配件材质	AL6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年

服务与支持

• 迈贝特的专业销售团队将提供基本的产品介绍与培训。

• 迈贝特的专业技术团队将提供基于卫星测量数据的漂浮系统安装解决方案。

• 迈贝特销售团队将提供安装指导和在线服务。

• 迈贝特将提供10年的质量保证和5年的产品保修。

模块类型与布局方向

• 阵列布局可以是水平的。

• 与市场上所有主要部件兼容。

技术认证
