MRac地面光伏支架系统-GT7

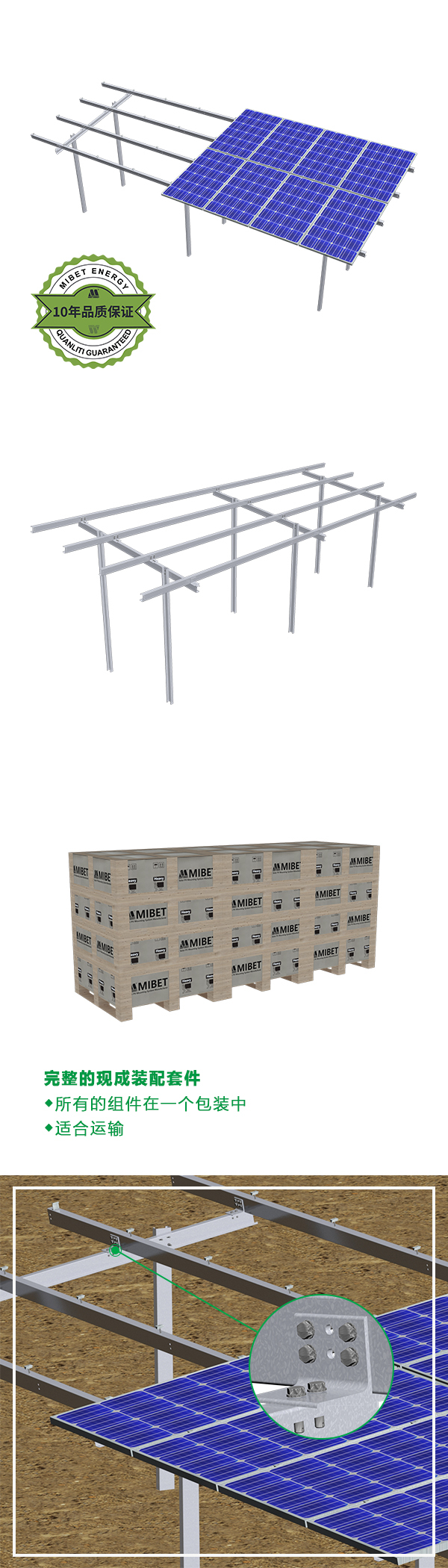

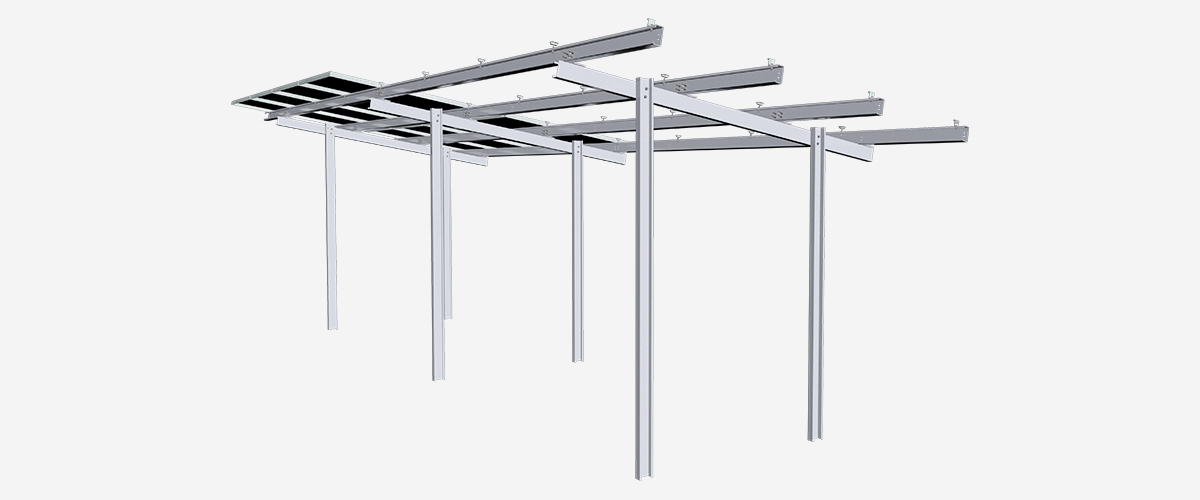

系统概述


地面光伏支架系统GT7主要由碳钢材质制成,表面采用热镀锌或镀镁铝锌工艺处理,具有良好的稳定性、成型性以及抗腐蚀能力。系统适用于大型商业及公共事业电站的安装。主体采用C型立柱,结构设计保障系统强度,同时兼顾灵活性和性价比,兼容市面上不同光伏组件。

产品优势



1、独特设计

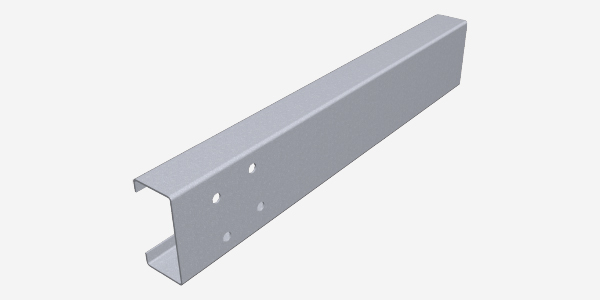

系统采用C型立柱打入地面,无需另外增加基础安装,结构适应性强,可应用于多种土壤及斜坡地形安装。

2、结构稳定

碳钢材质制造的结构坚硬稳定,具有较强的耐腐蚀性。

3、灵活调整

结构设计简单,安装可灵活调整系统角度,进一步提高组件的光照时间。

4、预装组件

大部分组件在出厂前预组装,只需拼接即可,降低现场安装难度,节省时间和成本,提升性价比。



技术参数

安装地点

地面

安装基础

C型立柱

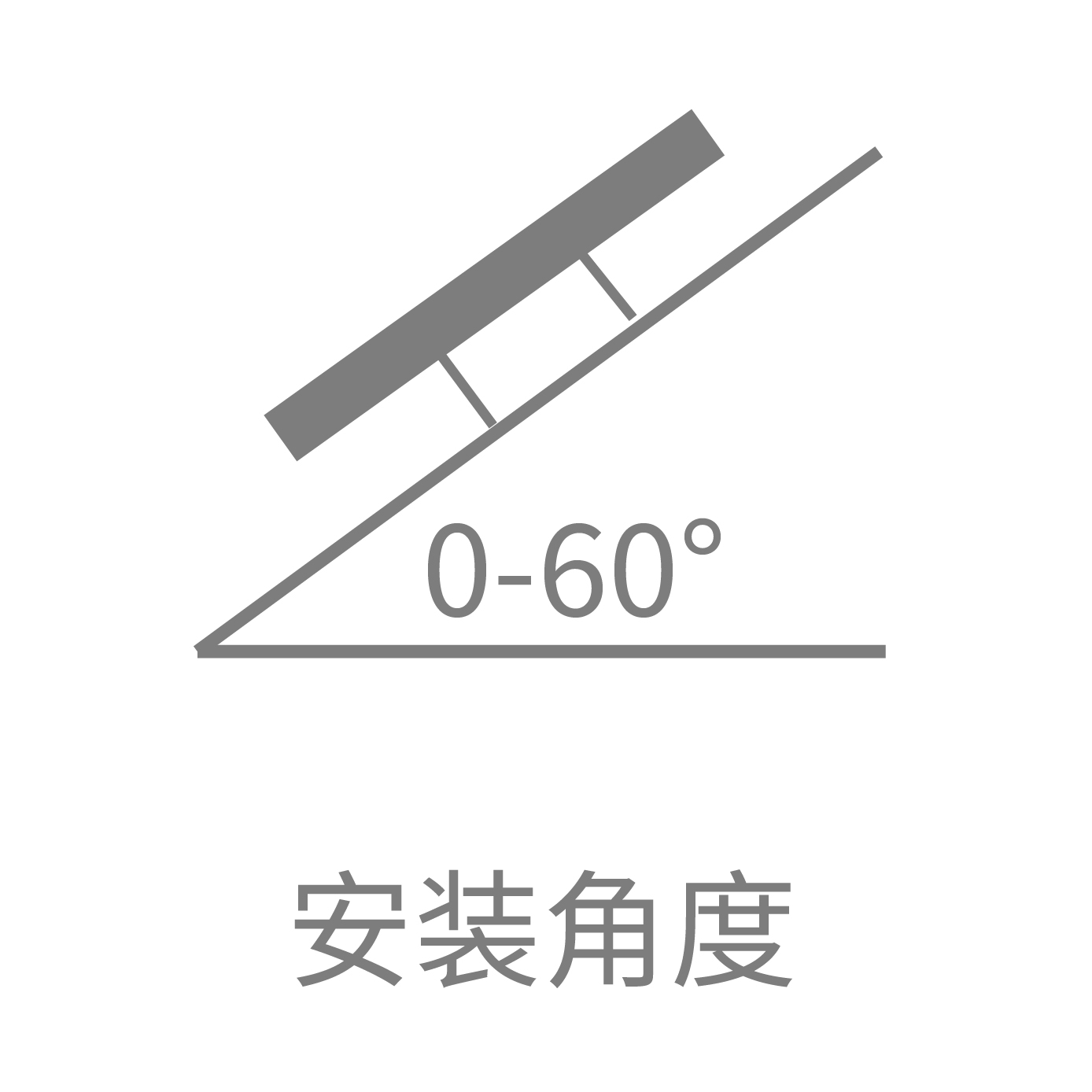

安装角度

0-60°

风荷载

60m/s

雪荷载

1.6KN/㎡

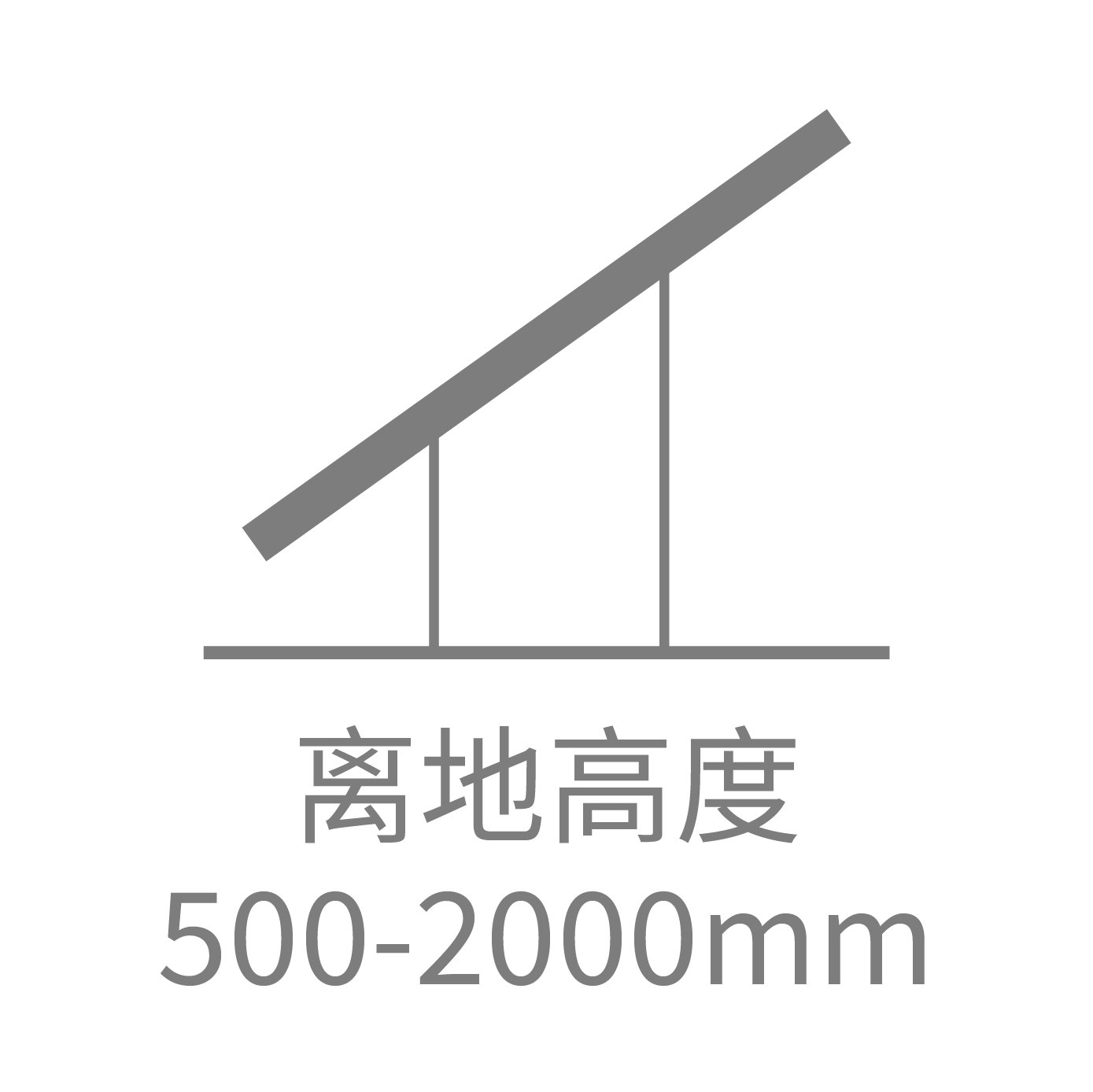

离地高度

500-2000mm

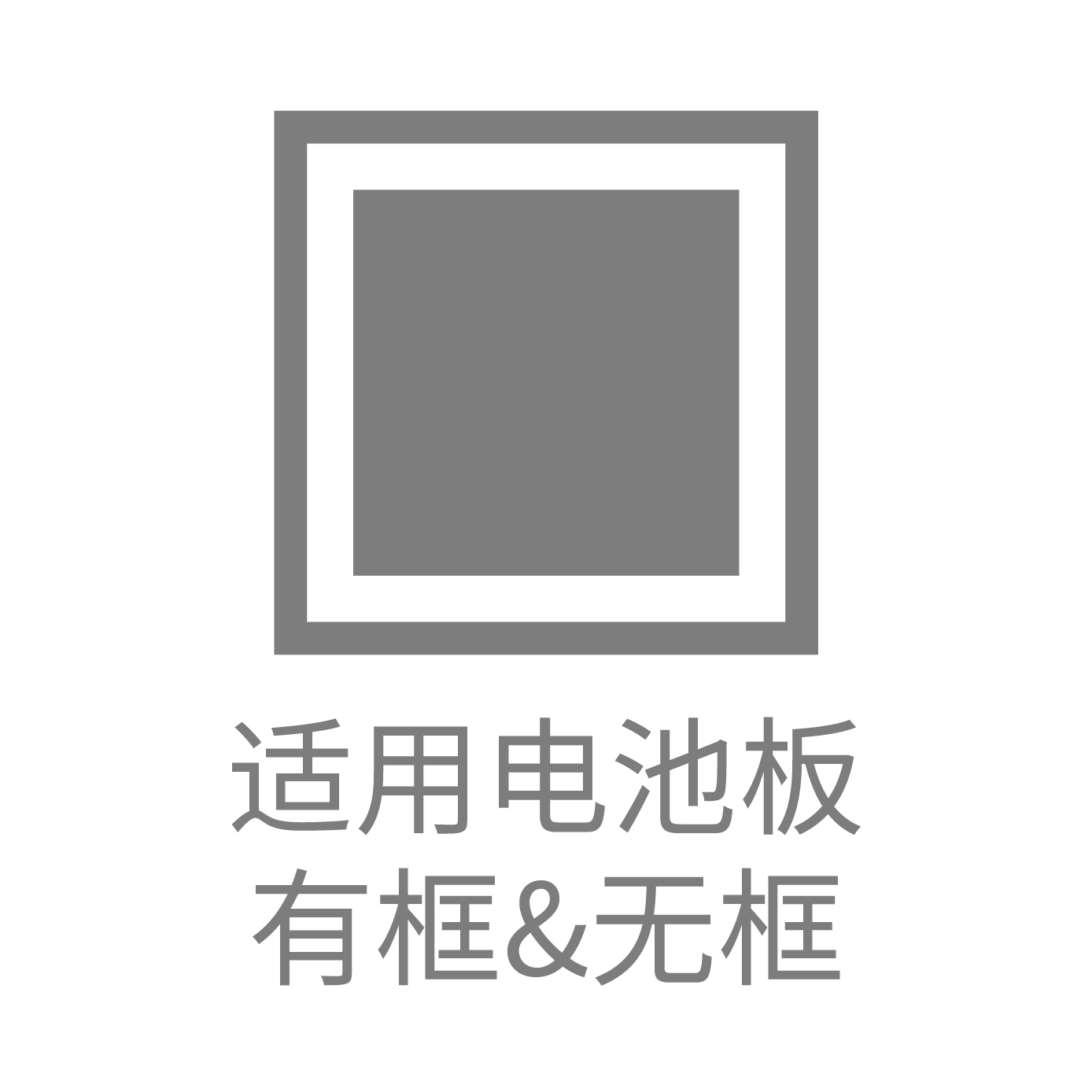

适用组件类型

有框,无框

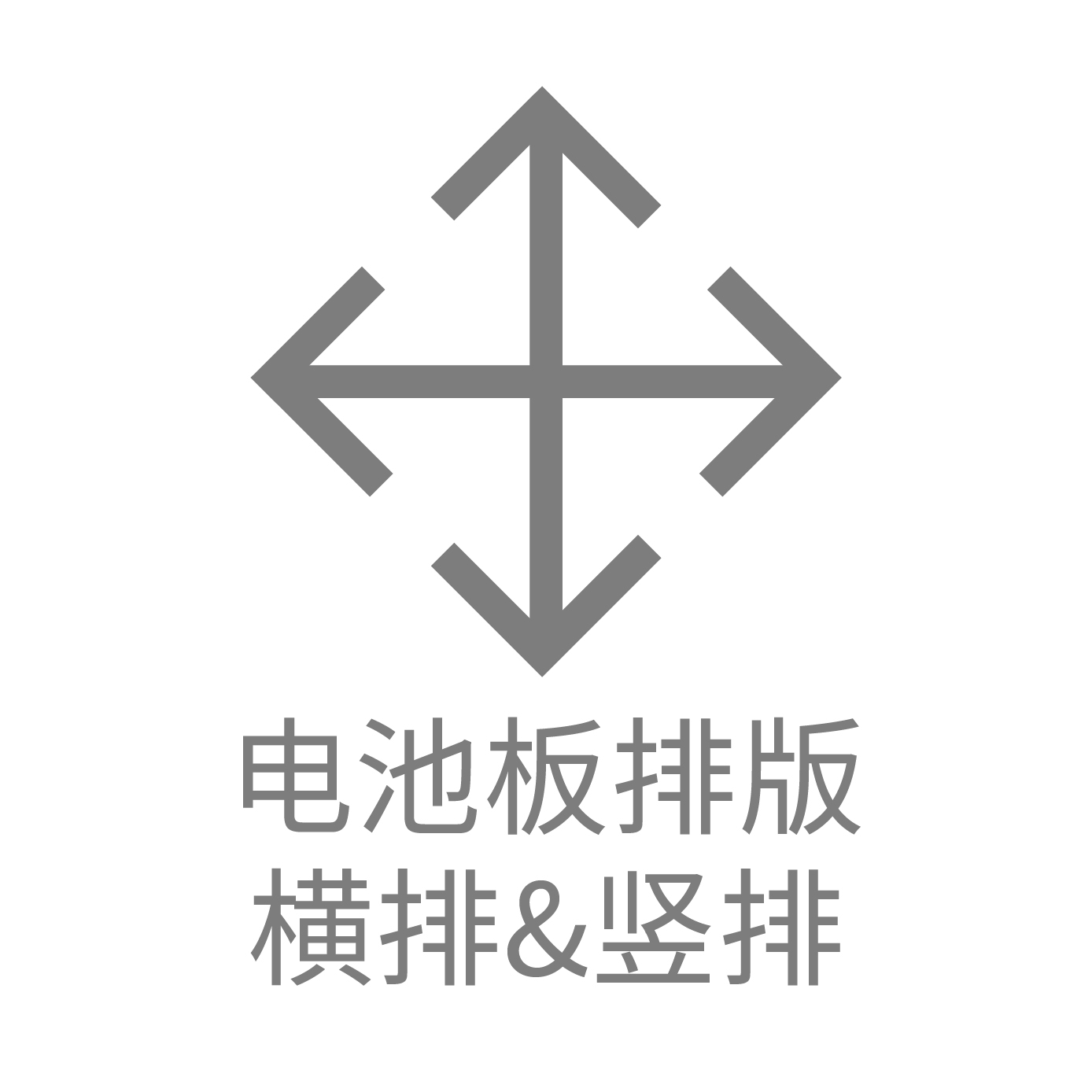

组件排版方式

横向,竖向

设计标准

AS/NZS 1170,DIN 1055,JIS C8955:2017,


International Building Code:IBC 2009,


California Building Code:CBC 2010;

支架材质

Q235B(热浸镀锌)

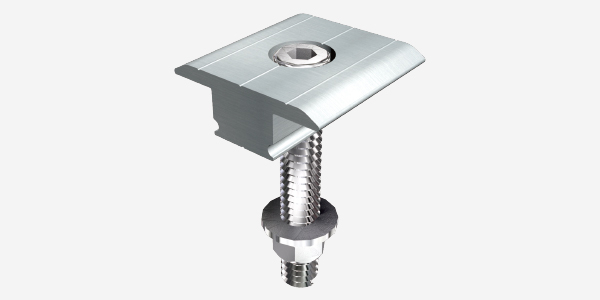

紧固件材质

SUS304&热浸镀锌

零配件材质

AL6005-T5 (表面阳极氧化)

支架颜色

自然银色或根据客户要求着色

系统质保

10年



服务与支持

  • 迈贝特的专业销售团队将提供基本的产品介绍与培训。

  • 迈贝特销售团队将提供安装指导和在线服务。

  • 迈贝特将提供10年的质量保证和5年的产品保修。


模块类型与布局方向

  • 阵列布局可以是水平的。

  • 与市场上所有主要部件兼容。




技术认证


Technology Certification
