系统概述

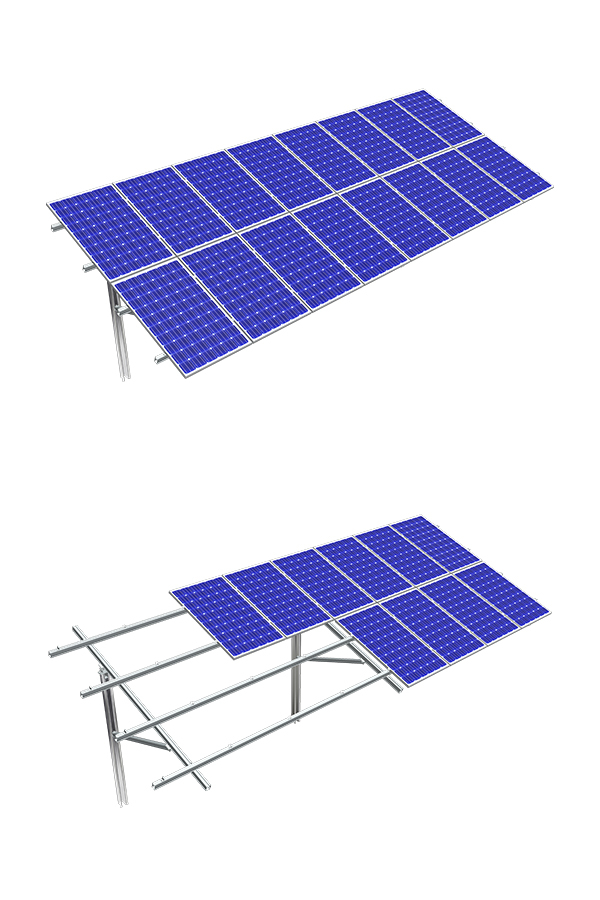

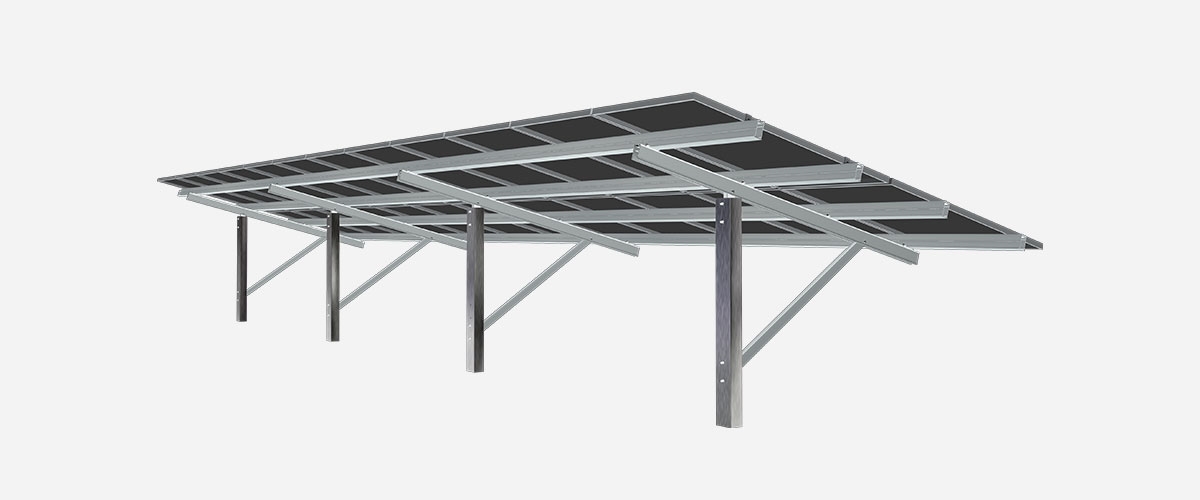

地面光伏支架系统GT2的立柱由经过热浸镀锌工艺处理的碳钢制成，其余支架材质为铝合金，坚固且耐腐蚀，适用于大型商业及公共事业规模的电站。单立柱的设计可以减少打桩数量，降低施工成本，可适应不规则地形，例如山地、丘陵等。可根据地域标准合理优化横梁和纵梁的横断面，保障系统的稳定性。

产品区别

GT2和PGT2两者使用材质相同，支架结构类似，不同之处在于 GT2型材比PGT2更为厚重，PGT2轨道采用对称轨道设计，利于安装。

产品优势

1、结构提升
为提升安装效率设计特殊结构接头，还可根据项目需求选择单臂、双臂斜支撑方式。

2、适应性强
单立柱设计减少打桩需求，适应山地、丘陵等不规则地形安装。

3、性价比高
该产品优化了横梁与纵梁的横断面，保证结构稳定性和承载能力，降低施工成本，提升性价比。

4、安装便捷
厂内高度预装，现场无需切割钻孔，减少现场安装工作量。

技术参数
安装地点	地面
安装基础	几字形钢
安装角度	0-60°
风荷载	60m/s
雪荷载	1.6KN/㎡
离地高度	500-2000mm
适用组件类型	有框，无框
组件排版方式	横向，竖向
设计标准	AS/NZS 1170 , DIN 1055 , JIS C 8955：2017,
	International Building Code IBC 2009 ,
	California Building Code CBC 2010
支架材质	Q235B（热浸镀锌），AI6005-T5（表面阳极氧化）
紧固件材质	锌镍合金&不锈钢SUS304
零配件材质	AI6005-T5 (表面阳极氧化)
支架颜色	自然银色或根据客户要求着色
系统质保	10年
