不同类型的屋顶太阳能支架系统

时间:2024年04月18日 15:44:32 点击次数:925 来源:原创

无论是大型商业项目还是小型屋顶电站,太阳能支架结构在提高太阳能发电系统的效率方面都发挥着关键作用。可以将太阳能电池板调整到最佳角度,所以支架结构是优化电站产出的关键。

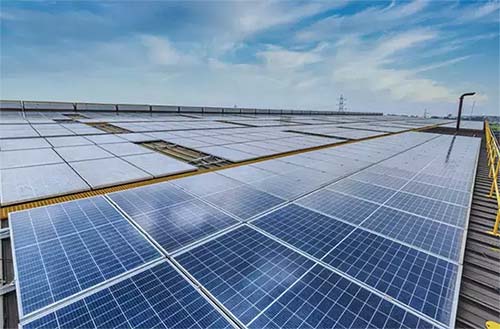

金属屋顶太阳能阵列

在屋顶安装太阳能电池板之前,需要考虑几个因素,包括屋顶的年龄、结构完整性、设备的使用以及消防和电站建设的规定。本文将介绍不同类型的屋顶太阳能支架系统以及如何为你的屋顶选择合适的支架结构。

一、平屋顶太阳能支架系统

平屋顶太阳能是指在坡度约为1-10度的屋顶上安装太阳能电池板。平屋顶的主要问题是屋顶的承重能力。以下是两种常见类型的平屋顶太阳能支架

1、太阳能压载系统

压载系统适用于坡度小于 7 度的平屋顶,通常不需要屋顶穿透。它们给屋顶增加了大约 3-7 PSF 的重量。在屋顶无法支撑这种增加的重量的区域,可以使用机械附件。对于这种类型的系统,太阳能组件通常以 5 度、10 度或 15 度的倾斜度安装。

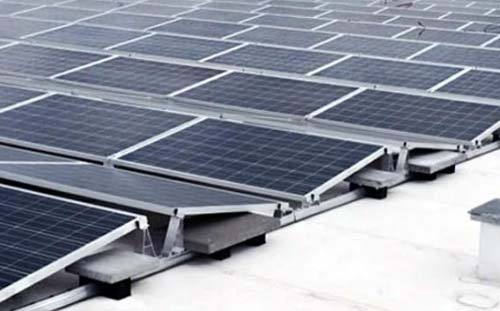

太阳能压载系统

2、三角形倾斜支架系统

三角形倾斜支架系统专为平屋顶结构而设计,可将太阳能电池板牢固地固定到位。它们直接安装在屋顶或预制混凝土水泥块上。这些三角形框架可容纳各种规格的电池板,并允许进行角度调整(5° 至 45°),以优化太阳能电池板的发电性能。

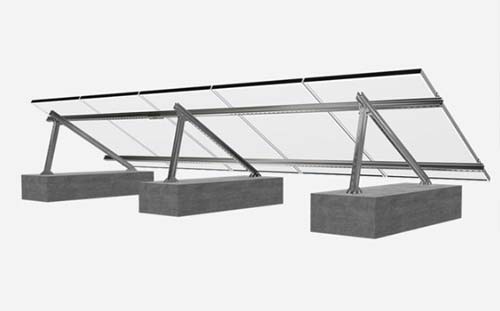

三角形倾斜支架系统

二、瓦屋顶太阳能支架系统

瓦屋顶是倾斜的屋顶,需要安装太阳能电池板支架来将面板调整到适合倾斜的位置,以最大化发电效率。挂钩+导轨是最常见的瓦屋顶太阳能支架系统。一般先将挂钩安装在板条上,再将导轨连接到挂勾上,每个面板通过夹具固定在导轨上。

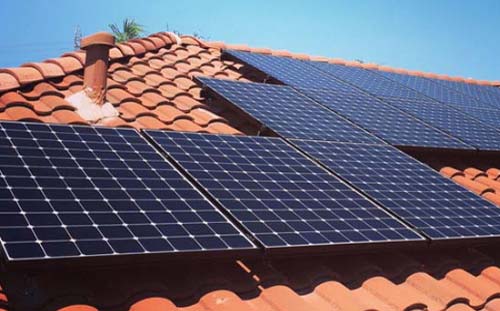

瓦屋顶太阳能支架系统

三、金属屋顶太阳能支架系统

对于工商业太阳能,彩钢瓦屋顶支架系统是一种常见且有效的解决方案。

1、梯形屋面支架

梯形金属屋面在许多商业和附属建筑中普遍存在。在梯形金属屋顶上安装太阳能电池板是太阳能项目中最具成本效益和最省时的方法之一。安装过程与其它屋顶系统类似,使用夹具固定在梯型板两侧或吊杆螺栓钻入梯型横截面,橡胶垫可以确保系统的防水性。这样让太阳能电池板保持靠近屋顶,以最大限度地减少风的影响。

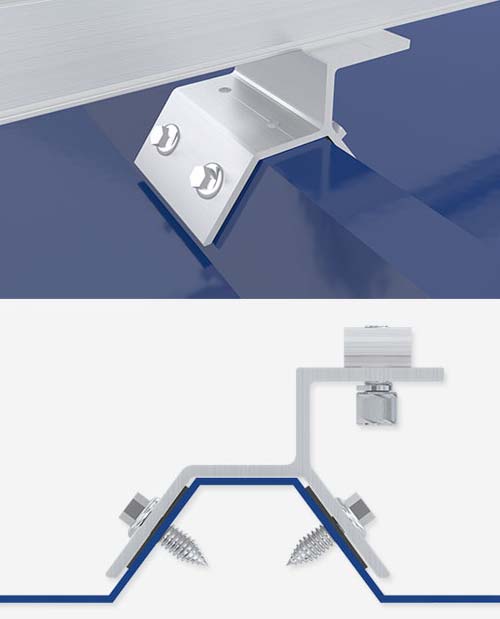

梯形屋面夹具

2、直立缝屋面支架

一般使用夹具固定到屋顶接缝处而不穿透屋顶,可以齐平或倾斜面板安装。较高的倾斜度可以提高产量,但也会增加成本并且需要行间距。

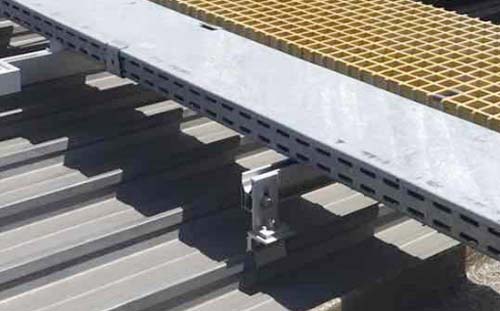

直立缝屋面支架

Mibet 提供什么?

Mibet 拥有十多年制造各种太阳能光伏支架系统的经验,针对不同项目提供定制化光伏系统解决方案,包括屋顶、车库、固定倾斜地面、水上和单轴跟踪器等。我们不断壮大的工程师团队可实现快速高效的客户服务。
