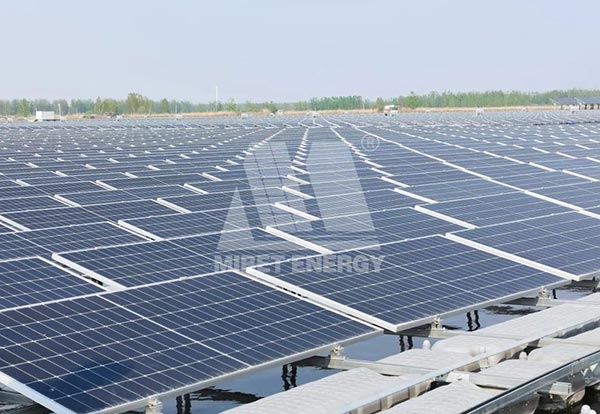

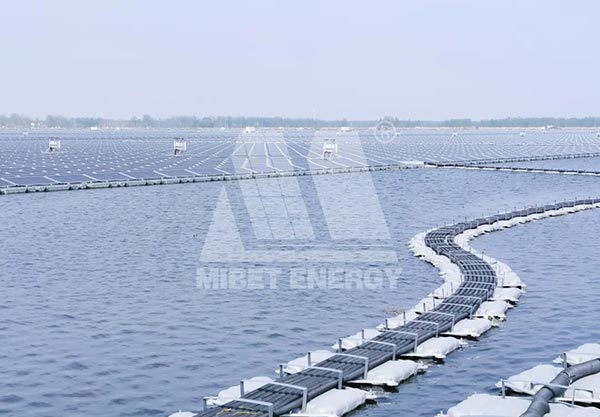

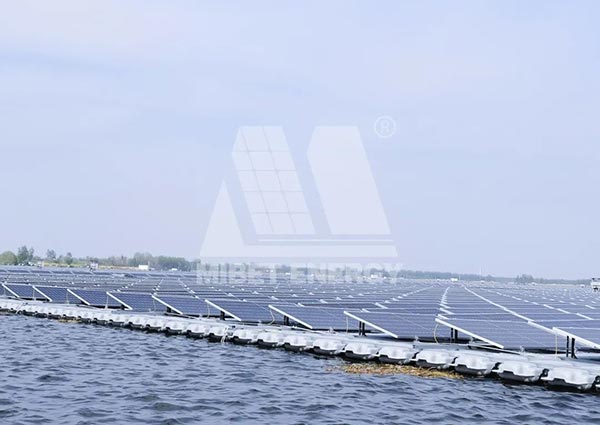

近期,由迈贝特提供支架的江苏沛县72MW光伏电站竣工发电!针对项目当地水面情况,为该客户提供了G5M漂浮支架系统,通过最大化利用现有水域,满足用户需求装机量,实现降低成本,提升效率的目的。团队主要从漂浮方阵、锚固、线缆浮筒、箱变浮台、接地系统这几个方面为用户提供优质的产品和服务。
该项目地处江苏徐州沛县龙固镇,属暖温带半湿润季风气候,冬冷夏热,光能和热能丰富,适宜的气候与丰富的光照量是其铺设光伏电站优势条件之一。
项目总占地面积约为3.90k㎡,年发电量大约6240万kw/h,按项目实际情况,采用“高密度聚乙烯(HDPE)浮筒+镀镁铝锌轨道材质”相组合的结构设计,安装角度为15°,水位变化10m,风荷载25m/s,雪荷载0.31KN/㎡,可应对恶劣天气环境的侵蚀。
项目系统特点
1、材质选用精良
浮体材质采用高密度聚乙烯(HDPE),具有轻便环保可回收的特点,搭配铝合金支撑腿,可降低用料成本。压块材质为铝合金AL6005-T5,轨道支架选用防腐性能优异的镀镁铝锌,价格经济实惠,在材料成本上,帮助用户实现更优的性价比。
2、结构性能优异

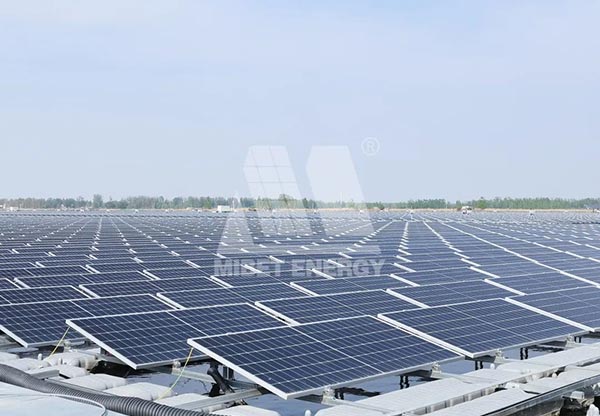

结构设计上,采用并两排设计,新型模块化排布易于安装;在浮筒与浮筒之间选用嵌入式结构固定,增强系统稳固性;同时利用卡槽式结构设计,支撑腿可最大限度固定组件。
通过增大单个浮体尺寸提升承载能力,且在满足项目浮力要求的情况下,降低浮筒整体高度,达到降低成本,减少装柜量降低运费成本的目的。
基于beplay体育会员官网安装和后期运维人员的安全性考虑,迈贝特将浮体方阵中间过道宽度尺寸设为2.5m,以便安装组串式逆变器支架和线缆桥架;浮体方阵两侧过道宽为1.5m,满足安全行走条件,更具保障性。
3、克服地形困难
由于项目建设于卞庄龙东矿采煤沉陷区内,地势情况较为复杂,在设计时会受到高低不平的水底环境限制,迈贝特团队凭借多年的经验和卓越的技术克服地形问题,结合实际情况设计系统矩形排布,增加抗风性能,使锚固受力更加均匀,每个方阵装机容量约为3.8MW。
由于地形影响,在锚固方式上迈贝特精心研磨,为了确保系统稳固,采用打桩锚固形式,南北锚固间隔4.8米,东西锚固间隔7.1米。
首先,预制桩采用GPS高精度定位测量的坐标先行打入水域,随后由打桩船将其打入预定深度,同时配合锚固抱箍器与抱桩器来适应大水位变化和调节。
由于桩点存在岩层无法打入的问题,故而使用沉锚配合弹力绳适应水位变化。依据环境因地制宜地采取精密打桩固定方式,让系统更具稳固性能。
除此之外,G5M系统组件具有较强的兼容性和耐候性,可适应市场所有规格组件,浮体系统通过紫外老化、气密性测试、抗冲击等行业检测标准。
作为行业领先的光伏系统解决方案提供商,迈贝特始终坚持让绿色能源更加安全高效,在光伏领域厚积薄发,牢牢把握全球绿色能源转型趋势,不断为广大客户提供优质、高效、创新的产品和服务。
